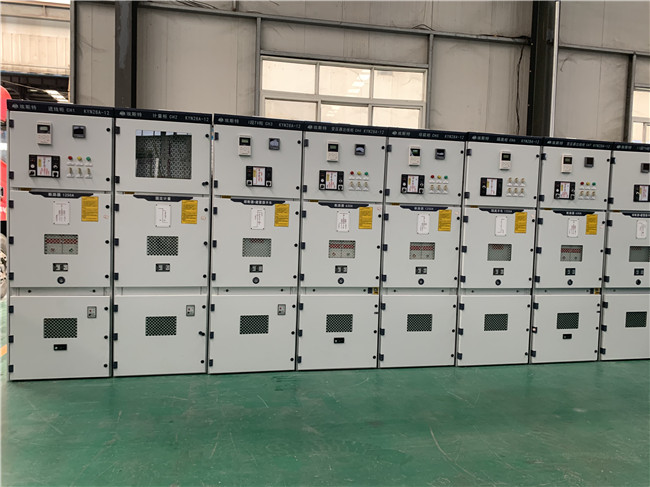

配電柜的檢測和配置

　　配電柜的功能是功率傳送，電壓變換和絕緣隔離，作為一種主要的軟磁電磁元件，在電源技術中和電力電子技術中得到廣泛的應用。根據傳送功率的大小，可以分為幾檔：10kVA以上為大功率，10kVA～0.5kVA為中功率，0.5kVA～25VA為小功率，25VA以下為微功率，傳送功率不同，其設計也不一樣，應當是不言而喻的。

　　A.通過觀察外貌來檢查其是否有明顯異?，F(xiàn)象：如線圈引線是否斷裂，脫焊，絕緣材料是否有燒焦痕跡，鐵心緊固螺桿是否有松動，硅鋼片有無銹蝕，繞組線圈是否有外露等。

　　B.絕緣性測試：用萬用表R×10k擋分別測量鐵心與初級，初級與各次級，鐵心與各次級，靜電屏蔽層與衩次級，次級各繞組間的電阻值，萬用表指針均應指在無窮大位置不動。否則，說明配電柜絕緣性能不良。

　　C.線圈通斷的檢測：將萬用表置于R×1擋，測試中，若某個繞組的電阻值為無窮大，則說明此繞組有斷路性故障。

　　D.判別初，次級線圈：配電柜初級引腳和次級引腳一般都是分別從兩側引出的，并且初級繞組多標有220V字樣，次級繞組則標出額定電壓值，如15V，24V，35V等，再根據這些標記進行識別。

　　E.空載電流的檢測：

　　(a)直接測量法：將次級所有繞組全部開路，把萬用表置于交流電流擋(500mA，串入初級繞組，當初級繞組的插頭插入220V交流市電時，萬用表所指示的便是空載電流值，此值不應大于設備滿載電流的10%～20%。一般常見電子設備配電柜的正常空載電流應在100mA左右，如果超出太多，則說明設備有短路性故障。

　　(b)間接測量法：在初級繞組中串聯一個10/5W的電阻，次級仍全部空載。把萬用表撥至交流電壓擋，加電后，用兩表筆測出電阻R兩端的電壓降U，然后用歐姆定律算出空載電流I空，即I空=U/R。

　　F.空載電壓的檢測：將配電柜的初級接220V市電，用萬用表交流電壓接依次測出各繞組的空載電壓值(U21，U22，U23，U24)應符合要求值，允許誤差范圍一般為：高壓繞組≤±10%，低壓繞組≤±5%，帶中心抽頭的兩組對稱繞組的電壓差應≤±2%。

　　G.一般小功率配電柜允許溫升為40℃～50℃，如果所用絕緣材料質量較好，允許溫升還可提高。

　　H.檢測判別各繞組的同名端：在使用變壓器時，有時為了得到所需的次級電壓，可將兩個或多個次級繞組串聯起來使用，采用串聯法使用配電柜時，參加串聯的各繞組的同名端必須正確連接，不能搞錯。否則，設備不能正常工作。
